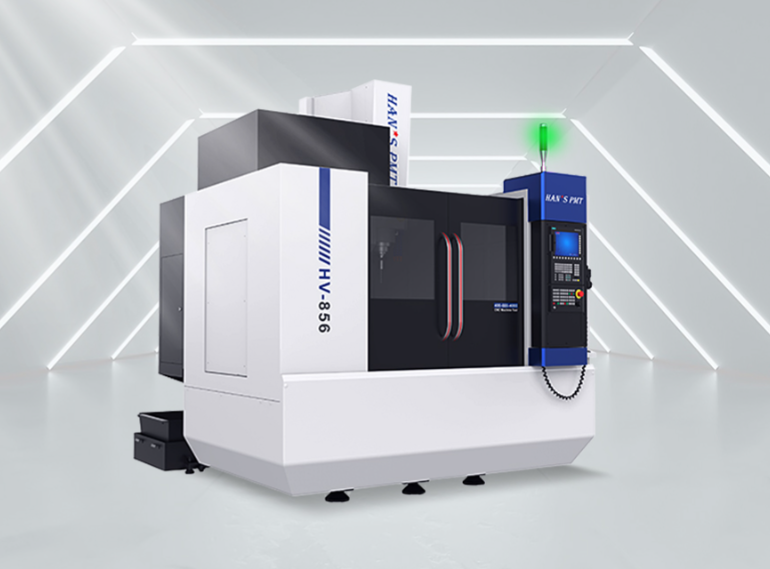

立式加工中心

加工中心（英文缩写为CNC 全称为Computerized Numerical Control）：是带有刀库和自动换刀装置的一种高度自动化的多功能数控机床。在中国香港，中国台湾及广东一代也有很多人叫它电脑锣。

1介绍
工件在加工中心上经一次装夹后，数字控制系统能控制机床按不同工序，自动选择和更换刀具，自动改变机床主轴转速、进给量和刀具相对工件的运动轨迹及其他辅助机能，依次完成工件几个面上多工序的加工。并且有多种换刀或选刀功能，从而使生产效率大大提高。

2简介
是指主轴轴线与工作台垂直设置的加工中心，立式加工中心机要适用于加工板类、盘类、模具及小型壳体类复杂零件。立式加工中心能完成铣、镗削、钻削、攻螺纹和用切削螺纹等工序。立式加工中心少是三轴二联动，一般可实现三轴三联动。有的可进行五轴、六轴控制。立式加工中心立柱高度是有限的，对箱体类工件加工范围要减少，这是立式加工中心的缺点。但立式加工中心工件装夹、定位方便；刃具运动轨迹易观察，调试程序检查测量方便，可及时发现问题，进行停机处理或修改；冷却条件易建立，切削液能直接到达刀具和加工表面；三个坐标轴与笛卡儿坐标系吻合，感觉直观与图样视角一致，切屑易排除和掉落，避免划伤加工过的表面。与相应的卧式加工中心相比，结构简单，占地面积较小，价格较低。

3分类
依据导轨分类
依据立式加工中心各轴导轨的形式可分硬轨及线轨。硬轨适合重切削，线轨运动更灵敏。

依据转速分类
立式加工中心主轴转速6000-15000rpm为低速型，18000rpm以上为高速型。

依据结构分类
依据立式加工中心的床身结构可分为C型及龙门型。

4立式卧式区别
立式
立式加工中心是指主轴为垂直状态的加工中心，其结构形式多为固定立柱，工作台为长方形，无分度回转功能，适合加工盘、套、板类零件，它一般具有三个直线运动坐标轴，并可在工作台上安装一个沿水平轴旋转的回转台，用以加工螺旋线类零件。
立式加工中心装卡方便，便于操作，易于观察加工情况，调试程序容易，应用广泛。但受立柱高度及换刀装置的限制，不能加工太高的零件，在加工型腔或下凹的型面时，切屑不易排出，严重时会损坏刀具，破坏已加工表面，影响加工的顺利进行。

卧式
卧式加工中心指主轴为水平状态的加工中心，通常都带有自动分度的回转工作台，它一般具有3～5个运动坐标，常见的是三个直线运动坐标加一个回转运动坐标， 工件在一次装卡后，完成除安装面和顶面以外的其余四个表面的加工，它适合加上箱体类零件。与立式加工中心相比较，卧式加工中心加工时排屑容易，对加工有 利，但结构复杂．价格较高。

5技术参数

项目
Item
XH716

工作台台面尺寸（宽X长）
Table size （ W X L ）
590*1450 mm

工作台T型槽（槽数X数量X间距）
Table tee slots （slot number x slot wide x slot distance）
18*5*125 mm

工作台大承重
Max load of table
1350 kg

X/Y/Z向行程
X/Y/Z travel
1270/610/760 mm

X/Y/Z导轨形式
X/Y/Z guideway type

滑轨
X/Y/Z快速移动速度
X/Y/Z Rapid speed
20 m/min

切削进给速度范围
Cutting feed speed range
1~8000 mm

主轴中心线至主柱导轨面距离
Distance from spindle center to vertical guideway
635 mm

主轴端面至工作台面距离
Distance from spindle nose to table center
150~910 mm

主轴锥孔
Taper of spindle
ISO50

主轴电机功率
Spindle motor power
11/15 kw

主轴转速范围
Spindle speed range
20~6000 rpm

主轴大输出扭距
Max.output of spinder
95.4 N.m

刀库容量/形式
Tool magazine capacity / type
16/斗笠式24/圆盘式（选配）

刀具大重量
Max.weight of tool
15 kg

刀具大直径/长度
Max.dia/length of tool
147 / 350 mm

换刀时间（刀对刀）
Tool change time （T-T）
8 s

定位精度
Position accruacy of coordinate
+0.010 mm

重复定位精度
Repeatability
+0.005 mm

机床总功率
Total motor power
35 kw

机床外形尺寸（长X宽X高）
Overall dimensions （LxWxH）
3200X2650X3320 mm

机床重量
Weight of machine

6主要附件
1
自动刀具交换装置（ATC）

2
FANUC OI系列 数控系统

3
密闭式护罩

4
工作灯

5
自动润滑系统

6
主轴吹气装置

7
地基螺丝及垫块

8
随机技术资料

7 主要配件
1
主轴内冷却装置

2
自动刀具测量

3
自动工件测量

4
数控转台

5

ZF齿轮箱
